功   能

·多種參數測量：電流/電壓/頻率/有功功率/無功功率/功率因數
·多種輸出功能:Relay,SSR,SCR  ·通訊功能:RS232,RS485
·變送（PV)輸出:DCV,DCI       ·饋電輸出:DC24V,DC12V,DC5V

電   源

85~260VAC （ 50/60Hz）    24VDC    AC22V線性電源

功率消耗

6VA

顯示類型

7段LED顯示[紅色]

精度等級

電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級

設定類型

前面板按鍵設定

輸入

標準值

電壓：100V，200V，300V，400V，500V   電流：1A，5A或由客戶指定

過載

電流：持續1.2倍，瞬時10倍/1秒 電壓：持續1.2倍，瞬時2倍/1秒

頻率

45~65HZ

輸出

繼電器

250VAC 5A

SSR

24VDC ±3V 30mA Max.

SCR

400V/0.5A

電流

0-20mADC,4-20mADC 負載≤500Ω

電壓

0-5VDC,1-5VDC 輸出能力≤250Ω

饋電輸出

DC24V,DC12V,DC5V 30mA Max.

通訊

功能

MODBUS協議,SWPBUS協議

波特率

1200，2400，4800，9600bps

接口

RS232，RS485

報警輸出

帶回差報警輸出   ON/OFF 全量程

采樣時間

0.5秒

耐壓

2000VAC 50/60Hz 1分鐘

抗振動

0.75mm的振幅,頻率為10~55Hz X,Y,Z方向各2小時

絕緣強度

Min.100MΩ(at 500VDC)

抗干擾

模擬方波發生器干擾（脈沖寬度μs)±2kV

記憶保持

約:10年.(使用無電壓半導體記憶型)

環境溫度

-10~55℃(未結冰狀態)

儲存溫度

-20~60℃(未結冰狀態)

環境濕度

35~85%RH

重量

140g-600g

SWP-EZ

□

□

-□□

-□

□

□

-□

-□

-□

-□

-□

-□

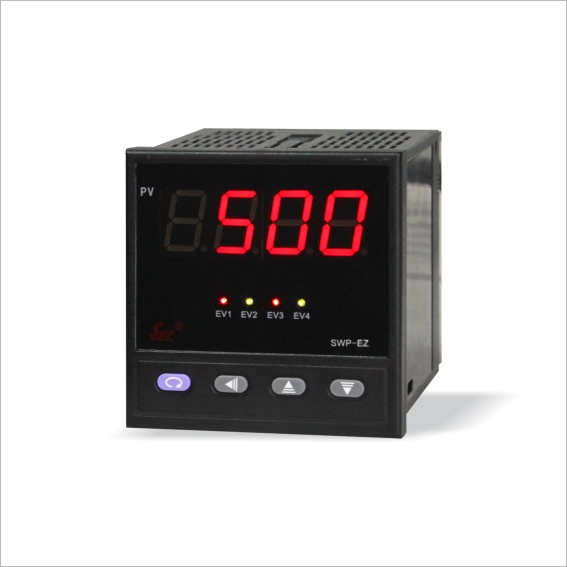

SWP-EZ系列可編程智能電力儀表

外形尺寸

1

4

7

8

9

48×48mm

96×48mm(橫式)，48×96mm(豎式)

72×72mm

160×80mm(橫式)，80×160mm(豎式)

96×96mm

電網類型

1

單相

功能代號

-AI

-AV

-AP

-AQ

-AS

-PF

-AF

-AE

交流電流表

交流電壓表

有功功率表

無功功率表

視在功率表

功率因數表

交流頻率表

交流電量集中顯示表

通訊功能

-□

參見“通訊方式”

電流輸入范圍

0

1

5

無電流輸入

0~1A

0~5A

電壓輸入范圍

□

參見“輸入電壓”

變送輸出方式

-□

參見“輸出方式”

第一報警方式

-□

參見“報警方式”

第二報警方式

-□

參見“報警方式”

饋電輸出

-P

DC24V饋電輸出

供電方式

-W

-T

DC24V供電

A85~265V供電（開關電源）

AC220V（線性電源，默認）

外形特征

-X

-S

橫式顯示儀表（可省略）

豎式顯示儀表

通訊方式

無通訊

RS-232

RS-485

特殊規格

輸入電壓

無電壓輸入

0-100V

0-200V

0-300V

0-400V

0-500V

客戶指定

輸出方式

無變送

4-20mA

0-10mA

1-5V

0-5V

特殊規格

報警方式

常開繼電器報警輸出

SCR報警輸出

SSR報警輸出

無報警輸出
