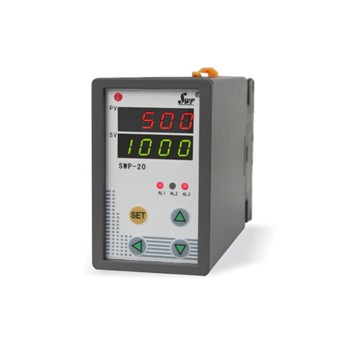

產品簡介
SWP-M30系列單相電量模塊采用交流采樣技術，能分別測量單相電網中的電流，電壓，功率等電參數，可選配顯示模塊，通過顯示面板的按鍵設置內部參數。帶RS-485通訊接口,采用Modbus協議；也可將電量信號轉換成標準的直流模擬信號輸出；***多可帶2路繼電器報警輸出。
技術參數
規 格 | 說 明 | |
功 能 | ·多種參數測量：電流/電壓/頻率/有功功率/無功功率/功率因數 ·多種輸出功能:常開繼電器 ·高精度:0.5S級 ·變送輸出:DCV,DCI ·通訊功能:RS-485 | |
電 源 | 85-265VAC 50/60Hz 24VDC | |
功率消耗 | ＜5VA | |
顯示類型 | 7段LED顯示[紅色] | |
精度等級 | 電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級 | |
設定類型 | 面板按鍵設定 | |
輸入 | 標準值 | 電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定 |
過載 | 電流：持續1.2倍，瞬時10倍/1秒 電壓：持續1.2倍，瞬時2倍/1秒 | |
頻率 | 45-65HZ | |
輸出 | 繼電器 | 250VAC 5A |
電流 | 0-20mADC,4-20mADC 負載≤500Ω | |
電壓 | 0-5VDC,1-5VDC 輸出能力≤250Ω | |
通訊 | 功能 | MODBUS協議,SWPBUS協議 |
波特率 | 1200，2400，4800，9600，19200bps | |
接口 | RS485 | |
報警輸出 | 帶回差報警輸出 ON/OFF 全量程 | |
采樣時間 | 0.5秒 | |
耐壓 | 2000VAC 50/60Hz 1分鐘 | |
抗振動 | 0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時 | |
絕緣強度 | Min.100MΩ(at 500VDC) | |
抗干擾 | 模擬方波發生器干擾（脈沖寬度μs）±2kV | |
記憶保持 | 約:10年.(使用無電壓半導體記憶型) | |
環境溫度 | -10~55℃(未結冰狀態) | |
儲存溫度 | -20~60℃(未結冰狀態) | |
環境濕度 | 35-85%RH | |
重量 | 140-600g | |
產品選型
型 號 | 代 碼 | 說 明 | ||||||||
SWP-M30 | -□□ | □ | -□ | -□ | □ | -□ | □ | -□ | -□ | SWP-M30系列單相電量模塊 |
模塊功能 | -AI -AV -AP -PQ -AF | 單相交流電流表 單相交流電壓表 單相有功功率表 單相無功功率表 單相交流頻率表 | ||||||||
通訊功能 | □ | 參見“通訊方式” | ||||||||
輸出方式 | -□ | 參見“輸出方式” | ||||||||
輸入電流 | -0 -1 -5 | 無電流輸入 0-1A 0-5A | ||||||||
輸入電壓 | □ | 參見“輸入電壓” | ||||||||
第一報警方式 | -N -H -L | 無報警（可省略） 上限報警 下限報警 | ||||||||
第二報警方式 | N H L | 無報警（可省略） 上限報警 下限報警 | ||||||||
供電方式 | -W -T | DC24V供電 AC85-265V供電（開關電源） | ||||||||
顯示 | -D | 帶顯示模塊 | ||||||||
★通訊方式：
代 碼 | 0 | 8 | 9 |
通訊方式 | 無通訊 | RS-485 | 特殊規格 |
★輸入電壓：
代 碼 | 0 | 1 | 2 | 3 | 4 | 5 | 8 |
輸入電壓 | 無電壓輸入 | 0-100V | 0-200V | 0-300V | 0-400V | 0-500V | 客戶指定 |
★輸出方式：
代 碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4-20mA | 0-10mA | 1-5V | 0-5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
