磁翻板液位計的工作原理

磁翻板液位計也叫磁性浮子液位計，測量基于連通器、浮力原理和磁性耦合作用原理進行工作，主要由浮筒、翻板指示器、磁性浮子和遠傳配套儀表等部分組成。

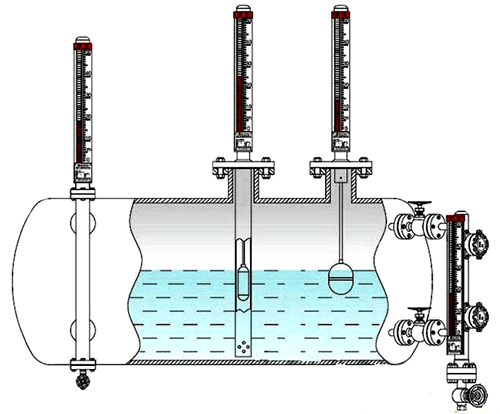

在正常使用時，磁翻板液位計的測量管與被測罐體或容器連接形成連通器，浮筒內的液位與被測容器內液位一致，磁性浮子內長久磁鋼驅動磁性翻片進行翻轉來指示液位高度。

當被測容器內的液位變化時，浮筒內的磁性浮子也隨之上下升降，磁性浮子內的長久磁鋼通過磁性耦合傳遞到浮筒外部的磁性翻片使之產生180°翻轉，磁性翻片的兩側通常涂成紅色和白色，紅色翻片和白色翻片的分界位置即為被測容器內介質的實際液位高度。

通常產品設計為，當被測容器內液位上升時，磁性浮子上移驅動磁性翻片由白色轉為紅色(同性相斥)，當被測容器內液位下降時，磁性浮子上移驅動磁性翻片由紅色轉為白色。

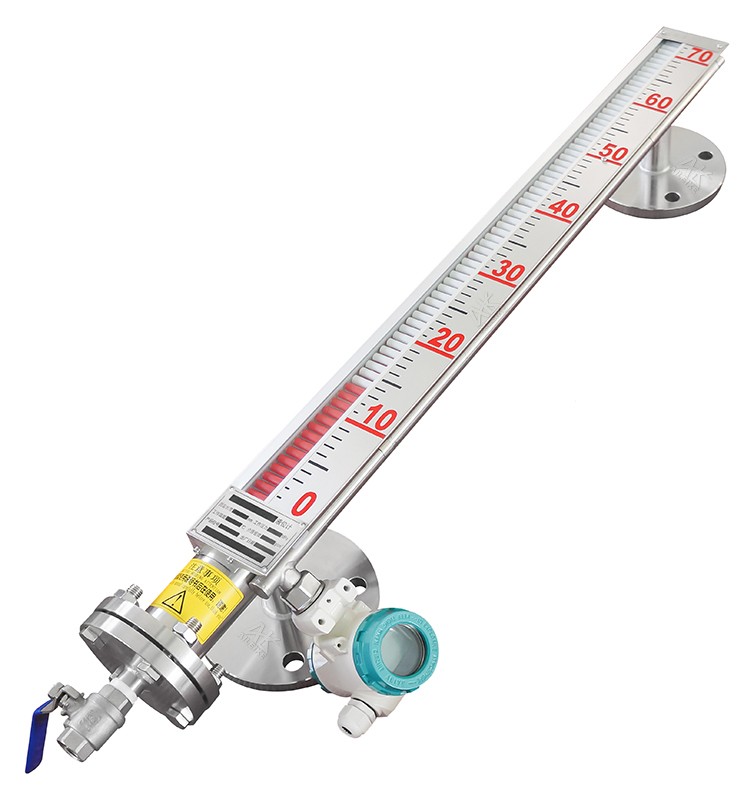

昌暉儀表磁翻板液位計可以通過翻板就地指示標尺現場直接讀取被測容器液位高度，選擇加裝液位變送器則可以實現遠距離液位信號傳送及液位控制，信號類型以4-20mA或4-20mA+Hart為主。

磁翻板的常見故障及處理

磁翻板液位計由于初期安裝不當或被測介質含有過多的固體雜質等原因，在使用過程中難免也會出現一些故障情況，其中液位顯示不準和磁性浮子卡阻等問題***為常見。

1、液位變化時，磁翻板不動

①取樣閥門未正常打開或開度過小，打開或開大閥門。

②異物或沉淀物等導致磁性浮子卡阻或卡死，進行排污沖洗或清潔處理。

③磁性浮子內磁鋼磁力減弱或退磁，更換磁性浮子。

④護板變形導致磁性翻片不能正常翻轉，這個會有明顯損傷，直接換新。

2、磁翻板指示混亂

①排污時閥門打開速度過快，嘗試使用磁鐵復位。

②被測介質夾氣，導致磁性浮子運動速度過快，嘗試使用磁鐵復位。

③部分磁性翻片磁力減弱，使用磁鋼刷理順或直接更換。

④磁性浮子脫落，拆下維修。

3、磁翻板的指示器不正常

①磁性浮子內磁鋼的磁力減弱，更換；

②個別磁性翻片失磁，使用磁鋼刷進行理順或直接更換；

③臟污導致的磁性浮子卡阻或卡死，進行排污沖洗或清潔處理；

④振動或撞擊導致磁性浮子脫離磁耦合，使用磁鋼恢復磁耦合；

⑤其他原因導致的磁性浮子卡死，排查原因并處理。

4、配套變送器信號遠傳問題

①變送器供電不正常，檢查供電電源；

②接線問題，排查接線和可能涉及到的安全柵等；

③變送器組態問題，比如量程設置不當，檢查并進行更正；

④變送器故障，更換。
