V流量計選型所需工藝參數

1、流體名稱

2、管道內徑(單位：mm)

3、選用V錐流量計的型式(法蘭型、直接焊接型和對夾型)

4、V錐流量計在工作狀態下和標準狀態下刻度流量單位(kg/h，t/h，m3/h，Nm3/h)

5、V錐流量計常用流量

6、V錐流量計在工作狀態下和標準狀態下(介質為氣體時應該說明流量的狀態)的***小流量、***大流量

7、工作壓力(絕壓和表壓，單位：MPa)

8、流體***高、***低、常用的溫度溫度(單位：℃)

9、在工作狀態下和標準狀態下(介質為氣體時應該說明流量的狀態)的流體密度(單位：kg/m3)

10、流體粘度(單位：Pa.s)

11、相對溫度

12、氣體成分容積百分比(用于二種以上的混合氣體)

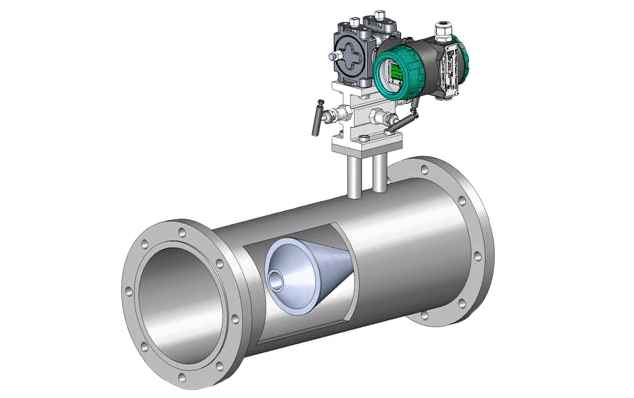

V錐流量計

昌暉儀表八個V錐流量計選型要點

1、V錐流量計設計選型需獲得用戶工藝詳盡、準確的參數，或設計院的差壓式流量計選型規格書。

2、根據介質理化特性、使用工況、精度、安裝要求等進行V錐流量計選型。

3、根據介質的種類、溫度、壓力、腐蝕性等要求選取流量計對應的管道、法蘭、錐體、取壓方式而進行V錐流量計的材質選型。

4、根據介質的溫度、流量和壓力選取流量計管道的公稱直徑、壁厚、管法蘭的壓力等級、密封面、連接形式而進行V錐流量計選型。

5、根據介質的溫度、壓力和粘度、是否臟污等特點，選擇取壓方式及取壓連接件的材質和等級而進行V錐流量計選型。

6、根據以上的選型的組合，就得出該V錐流量傳感器的型號。V錐流量計結構尺寸可從廠家尺寸表里查到，是否帶配對法蘭、螺栓螺母墊片、閥組等附件，需在備注欄里說明，安裝直管段基本要求按直管段要求進行。

7、V錐流量計的設計計算利用所有的工藝參數和選擇合適的β值，進行計算，取得理想的差壓值、量程比和壓損。

8、為方便V錐流量計配套差壓變送器，建議刻度差壓值選在10-30kPa范圍；對于低流量只可能將差壓選在0.5kPa以上；若選用雙法蘭差壓變送器取壓，差壓盡可能選在3kPa以上。
