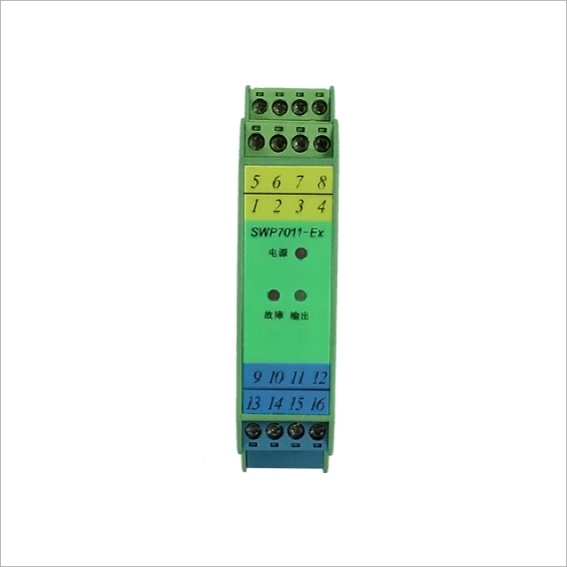

SWP7011-Ex開關量輸入隔離式安全柵

ProductDetails

產品簡介

將來自危險區的無源開關或接近開關輸入信號,通過隔離安全柵傳輸?shù)桨踩珔^(qū)輸出,具有接近開關斷線檢測功能,且輸入和輸出可置為正、反相控制。該產品需獨立供電,電源、輸入和輸出三隔離,本安端和非本安端絕緣強度高達2500V,a.c.。

技術參數

規格參數

說          明

防爆標記

[Exia]ⅡC

適應場所

安裝在安全場所,可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。

供電電壓

20~35VDC

電源保護

電源反向保護

電源功耗

(24V供電,繼電器觸點閉合時):           (24V供電,晶體管導通時):
≤1.2W(SWP7011-Ex)                       ≤1W(SWP7013-Ex)
≤2.2W(SWP7111-Ex)                       ≤1.8W(SWP7113-Ex)
≤2.4W(SWP7018-Ex)                       ≤2.0W(SWP7019-Ex)

危險區信號輸入

開關、接近開關

開路電壓:≈8V    短路電流:≈8mA

安全區信號輸出

繼電器輸出特性:

響應時間:≤20ms

驅動能力:250V,a.c.,2A或30V,d.c.,2A,電阻性負載

晶體管輸出特性:

外部供電:≤40V,d.c.,電流輸出:≤40mA(有短路保護)

晶體管集電集輸出:高電平:VCC,     低電平:≤2.5V

晶體管發射極輸出:高電平:VCC-2.5V,低電平:≤0.5V

輸出特性(設置為

同相控制時)

現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合,通道綠色指示燈亮

現場開關開路或輸入回路電流<1.2mA,輸出繼電器開路, 通道綠色指示燈滅

輸入和輸出

正反相控制設置

K1置為ON時為反相控制,為OFF時為同相控制。

斷線檢測功能設置

K2置為OFF時為開啟斷線檢測功能,為ON時關閉斷線檢測功能。

注:當以開關為輸入信號,需要斷線檢測時,需在開關兩端并聯10KΩ電阻。

電磁兼容性

符合GB/T18268工業設備應用要求

使用環境溫度

-20~+60℃

重量

約150g

連接的現場設備

符合DIN19234的NAMUR接近開關、開關等現場設備

(包括本安型的壓力開關、溫度開關、液位開關等)

產品選型

型號規格

說         明

SWP7011-Ex

一進一出

危險區輸入:開關、接近開關輸入

安全區輸出:繼電器輸出

SWP7111-Ex

一進二出

SWP7018-Ex

二進二出

SWP7013-Ex

一進一出

危險區輸入:開關、接近開關輸入

安全區輸出:晶體管輸出

SWP7113-Ex

一進二出

SWP7019-Ex

二進二出

選型資料及使用說明書

SWP7000-EX系列開關量輸入繼電器輸出隔離式安全柵選型.pdf

SWP7000-EX系列開關量輸入晶體管輸出隔離式安全柵選型.pdf

SWP7011-EX說明書.pdf


FAQ
