產品簡介

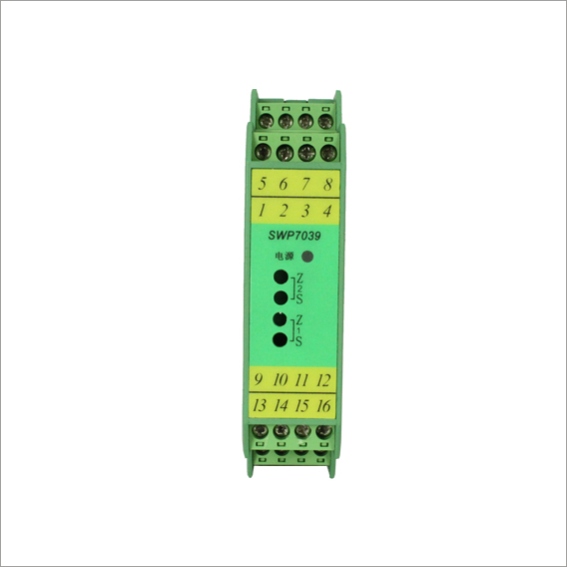

SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
技術參數
規格參數 | 說 明 | |
通道數 | 2 | |
電源 | 20～35VDC | |
功耗 | ≤3.1W（24V電源，20mA輸入/輸出） | |
危險區信號 | 通道1 輸入電流：4～20mA 配電： 電流為20mA時，配電電壓≥16V 配電回路開路時，配電電壓≤26V 正常工作電流≤25mA | 通道2 輸出電流：4～20mA 負載電阻：≤680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ |
安全區信號 | 通道1 輸出電流：4～20mADC 負載電阻：≤680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ | 通道2 |
電源保護 | 電源反向保護 | |
輸出精度 | 0.2%F.S | |
溫度漂移 | 0.01%F.S/℃ | |
儀表結構 | 尼龍塑殼結構 | |
重量 | 約150g | |
適用現場設備 | 通道1：二線制、三線制變送器、電流源信號 通道2：二線制閥門定位器、電氣轉換器等 | |
產品選型
型號規格 | 附加碼 | 說 明 | |
SWP7039 | /□ | /□ | 一路配電器，一路隔離器 |
通道1輸出類型 | /I | 通道1：4～20mA輸出 | |
/V | 通道1：1～5 V 輸出 | ||
通道2輸出類型 | /I | 通道2：4～20mA輸出 | |
/V | 通道2：1～5 V 輸出 | ||
