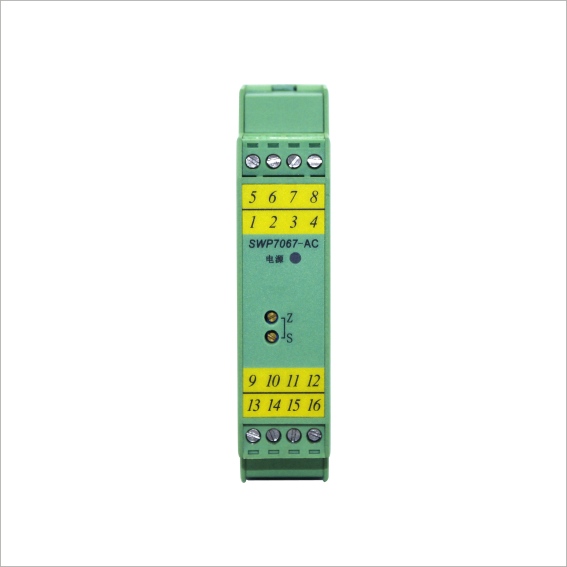

產品簡介
SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
技術參數
規格參數 | 說 明 |
電源 | AC85V～265V |
電源功耗 | 20mA輸出時： ≤1.5W（SWP7061-AC） ≤2.8W（SWP7062-AC） ≤3.0W（SWP7063-AC） |
現場信號 | 輸出電流：4～20mA，0～20mA 負載電阻：0～450Ω 輸出電壓：1～5V，0～5V，0～10V 輸出阻抗：<10Ω 輸出負載：≥10KΩ |
控制室信號 | 輸入電流：4～20mA，0～20mA 輸入電壓：1～5V，0～5V，0～10V 輸入電阻：0～1KΩ |
電源保護 | 電源反向保護 |
輸出精度 | 0.2%F.S |
溫度漂移 | 0.01%F.S/10℃ |
儀表結構 | 尼龍塑殼結構 |
適用現場設備 | 二線制閥門定位器、電氣轉換器等 |
產品選型
型號規格 | 附加碼 | 說 明 | ||
SWP7061-AC | /□ | 一進一出 | 信號輸入： 0～1KΩ，4～20mA，0～20mA 1～5V，0～5V，0～10V，0～100mV | |
SWP7062-AC | /□ | /□ | 一進二出 | |
SWP7063-AC | /□ | /□ | 二進二出 | |
通道1輸出類型 | /I | 信號輸出： 4～20mA，0～20mA 1～5V，0～5V，0～10V | ||
/V | ||||
通道2輸出類型 | /I | |||
/V | ||||
備注：用戶定貨時，輸入、輸出類型須特別注明
